В профессиональном строительстве герметизирующие ленты премиум-класса обеспечивают максимальную защиту от влаги, пара и воздуха в сложных условиях. Линейка Герлен ПРО от компании Филикровля — это улучшенная серия бутилкаучуковых самоклеящихся лент, разработанная на основе классического Герлен с 1978 года. Ключевые продукты: Герлен ПРО-Д (дублированный холстом, бежевого и серого цвета), Герлен ПРО-Т (липкий с двух сторон, бежевого и серого цвета) и Герлен ПРО-ФАП (с армированной фольгой). Эти ленты предназначены для объектов с повышенными требованиями к долговечности и эксплуатационным нагрузкам.

Документы Описание Характеристики Применение Каталог Консультация

Описание:

Различают следующие марки Герлена:

Не дублированные:

Герлен Т - для герметизации стыков водопропускных труб, тоннельных и других транспортных сооружений. Герлен Б (цвет белый) - для герметизации стыков сантехнических изделий.
Герлен АГ (цвет черный) - для герметизации стыков между листовыми обшивками и фиксации резиновых профилей кузовов автофургонов.
Герлен УТ - для вакуумного автоклавного формирования агрегатов в авиа- и других областях промышленности, где требуется повышенная температура эксплуатации герметика.

Дублированные:

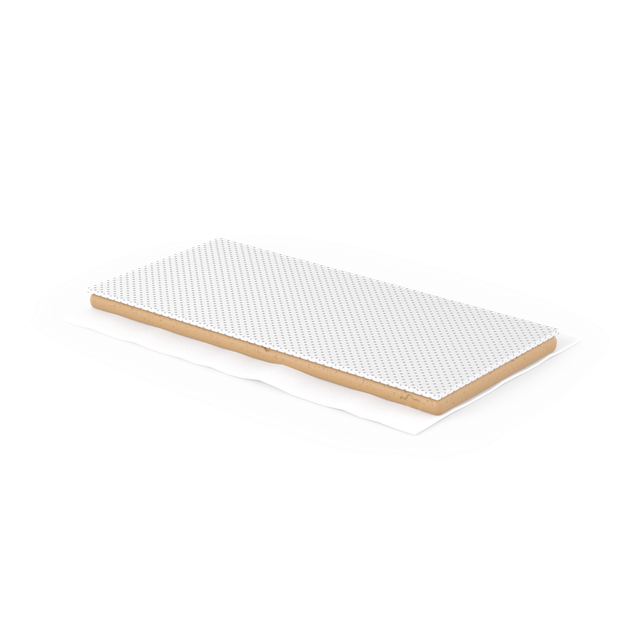

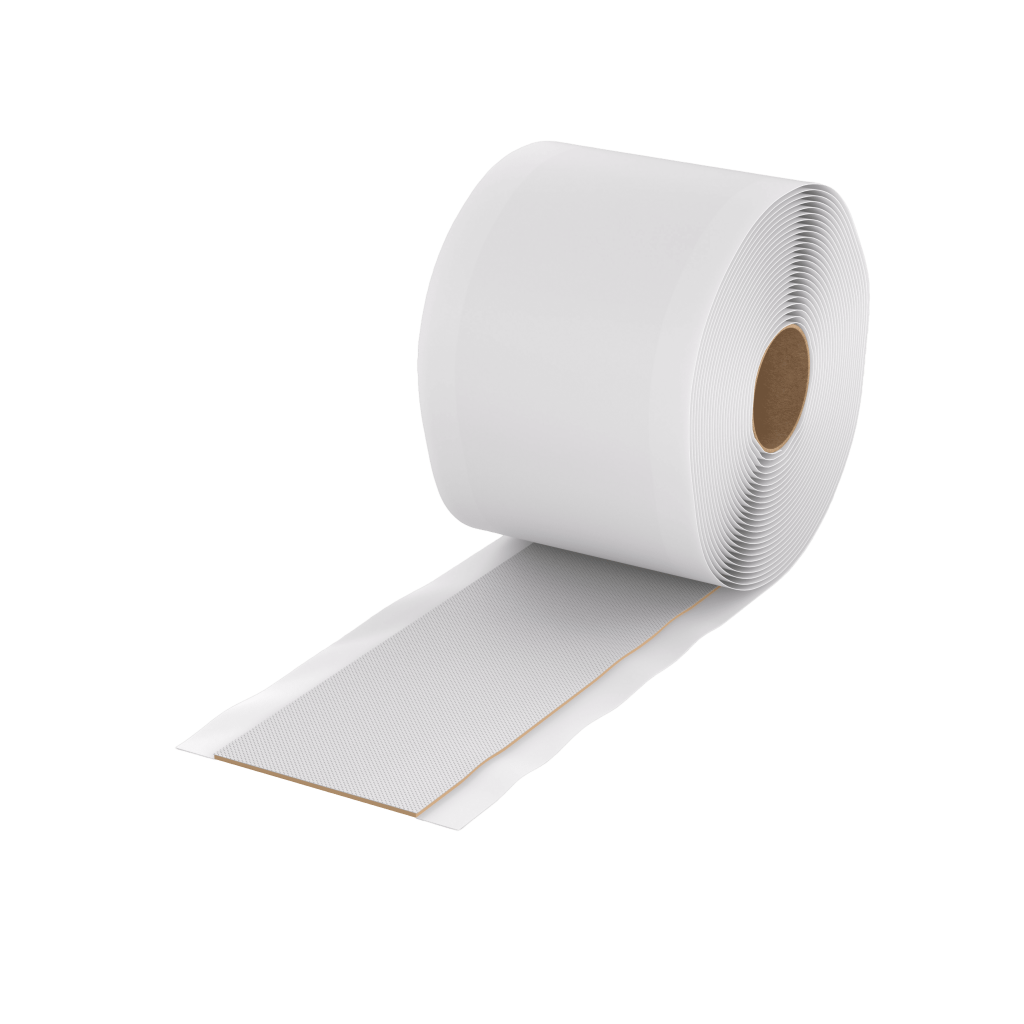

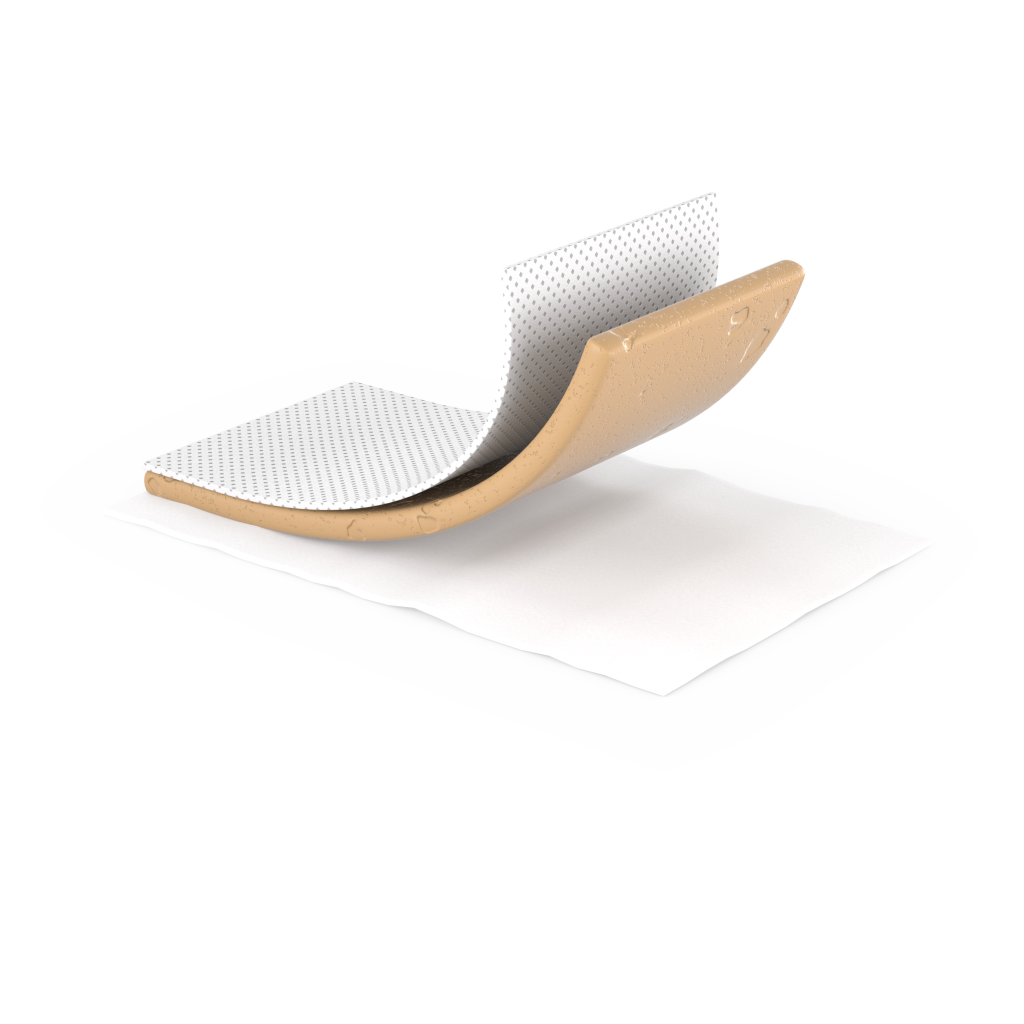

Герлен Д (дублирована клееным прокладочным полотном) - для герметизации стыков конструкций зданий.
Герлен ФАП (дублирована армированной металлизированной пленкой или алюминиевой фольгой) – для ремонта металлических кровель, герметизации примыканий кровельных полотен, герметизации стыков сооружений, виброщумоизоляции: кузовов автомобилей; авиационных ТС; зданий и сооружений.
Герлен ОСП (состоит из материала-основы: армированная металлизированная пленка; алюминиевая фольга; бутилкаучуковая лента, кашированная искусственным волокном; синтетические нетканые и другие материалы, на которую нанесен клеящий материал, в виде полосы или по всей поверхности, защищенный антиадгезионной пленкой или бумагой.) - пароизоляционная самоклеющаяся, предназначенная для устройства пароизоляции монтажных швов узлов примыкания оконных блоков к стеновым проемам, а также для герметизации стыков различных ограждающих строительных конструкций.
Герлен ОСВ (состоит из материала-основы: синтетической ткани, обладающей способностью диффузии водяного пара, на которую нанесены с одной или двух сторон полосы клеевого материала, защищенные антиадгезионной пленкой или бумагой) - гидроизоляционная диффузионная самоклеющаяся, предназначенная для устройства наружного водоизоляционного паропроницаемого слоя монтажных швов узлов примыкания светопрозрачных конструкций к стенам зданий, а также для наружной изоляции стыков панельных зданий и других строительных элементов и конструкций.
Герлен Д(и) (состоит из основы: теплоизоляционного уплотнительного материала - вспененный полиэтилен, на которую нанесен клеящий слой, защищенный антиадгезионной пленкой или бумагой) - пароизоляционная уплотнительная самоклеющаяся лента, предназначенная для устройства внутренней пароизоляции, утепления и герметизации строительных стыков.
Герлен Д(ф) (состоит из основы: теплоизоляционного уплотнительного материала - вспененный полиэтилен, дублированный фольгой, на которую нанесен клеящий слой, защищенный антиадгезионной пленкой или бумагой) - пароизоляционная уплотнительная самоклеющаяся лента, предназначенная для устройства внутренней пароизоляции, утепления и герметизации строительных стыков.
Герлен ТШ (дублирована алюминиевой фольгой) - термостойкая лента, предназначенная для виброщумоизоляции деталей и механизмов, подвергающихся нагреву до 210 °С.

Технические характеристики:

1. Размеры лент и предельные отклонения от номинальных размеров должны соответствовать указанным в таблице:
2. По внешнему виду липкая сторона лент представляет однородную эластопластичную массу без разрывов и сквозных отверстий. На дублирующем материале допускается наличие складок.

Толщина, мм	Пред. откл., мм		Ширина, мм	Пред. откл., мм		Длина ленты в рулоне, м	Пред. откл., мм
3,0	+ 0,3		280, 200, 180, 150, 120,100	±10		8-25	+100
2,0 1,5	+0,2		80, 60, 50	+5
			45, 30, 25, 20, 15, 13	+2
1,0	+0,1		10	+1

1. Физико-механические показатели лент должны соответствовать требованиям, указанным в таблице:

Наименование показателей, ед. изм.				Н о р м ы д л я			м а р о к
	Т	Б	АГ	Д	ФАП	ОСП	ОСВ	Д(и)	Д(ф)	УТ	ТШ
Прочность сцепления с бетоном при отрыве, МПа, не менее	0,1	0,1	-	0,1	0,1	0,1	0,1	0,1	0,1	-	-
Прочность сцепления со сталью при отрыве, МПа, не менее,	-	-	0,1	-	-	-	-	-	-	0,15	0,15
Характер разрушения	когезионный
Прочность сцепления со сталью при отрыве, после вулканизации при температуре (175+5) °С в течение не менее 3 ч, МПа, не менее,	-	-	-	-	-	-	-	-	-	0,3	0,3
Характер разрушения после вулканизации	-	-	-	-	-	-	-	-	-	адгезионный или смешанный, с преобл. адгезионного не менее 60 %
Прочность сцепления со сталью при сдвиге, Н/м, не менее,	-	-	-	-	0,1	-	-	-	-	-	-
Водопоглощение, %, не более	0,2	0,2	0,3	0,2	0,15	0,2	0,2	0,2	0,2	-	-
Теплостойкость, при температуре не ниже °С, мм, не более	100 1,0	100 1,0	100 1,0	120 1,0	130 1,0	120 1,0	120 1,0	120 1,0	120 1,0	175* 1,0	210* 1,0
Коэффициент потерь (ГОСТ 16297-80)	-	-	-	-	0,3	-	-	-	-	-	0,3
Рабочий интервал температур	-60 +100	-60 +100	-60 +100	-60 +120	-60 +130	-60 +120	-60 +120	-60 +120	-60 +120	-60 +210	-60 +210

* испытание проводится после вулканизации материала

1. По согласованию с потребителем возможно изготовление лент с увеличением объема на 10- 500 % при температуре свыше 140 °С.

Применение

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Материал рулонный кровельный и гидроизоляционный водостойкий битумно-полимерный Филизол предназначен для устройства кровельного ковра зданий и сооружений и гидроизоляции строительных конструкций во всех климатических районах согласно СП 131.13330.

Марка «В» - применяется для устройства верхнего слоя кровельного ковра;

Марка «Н» - применяется для устройства нижних слоев кровельного ковра, верхнего слоя кровельного ковра с защитным слоем по СП 17.13330, для гидроизоляции строительных конструкций;

Марка «МН» - применяется для устройства нижних слоев кровельного ковра с механическим креплением.

Марки «Н» и «МН» в отдельных случаях могут применятся для устройства верхнего слоя кровельного ковра.

Марка «МН» в отдельных случаях может применятся для устройства однослойной кровли.

ПРОИЗВОДСТВО РАБОТ:

Согласно СП 17.13330. Актуализированная редакция СНиП II-26-76 Кровли.

Согласно альбому «Кровля и гидроизоляция с применением битумных и битумно-полимерных наплавляемых рулонных материалов, выпускаемых группой компаний «Филикровля». Материалы для проектирования и рабочие чертежи узлов. ОАО ЦНИИПромзданий. Москва. 2006 г.» могут отличаться по высоте!
